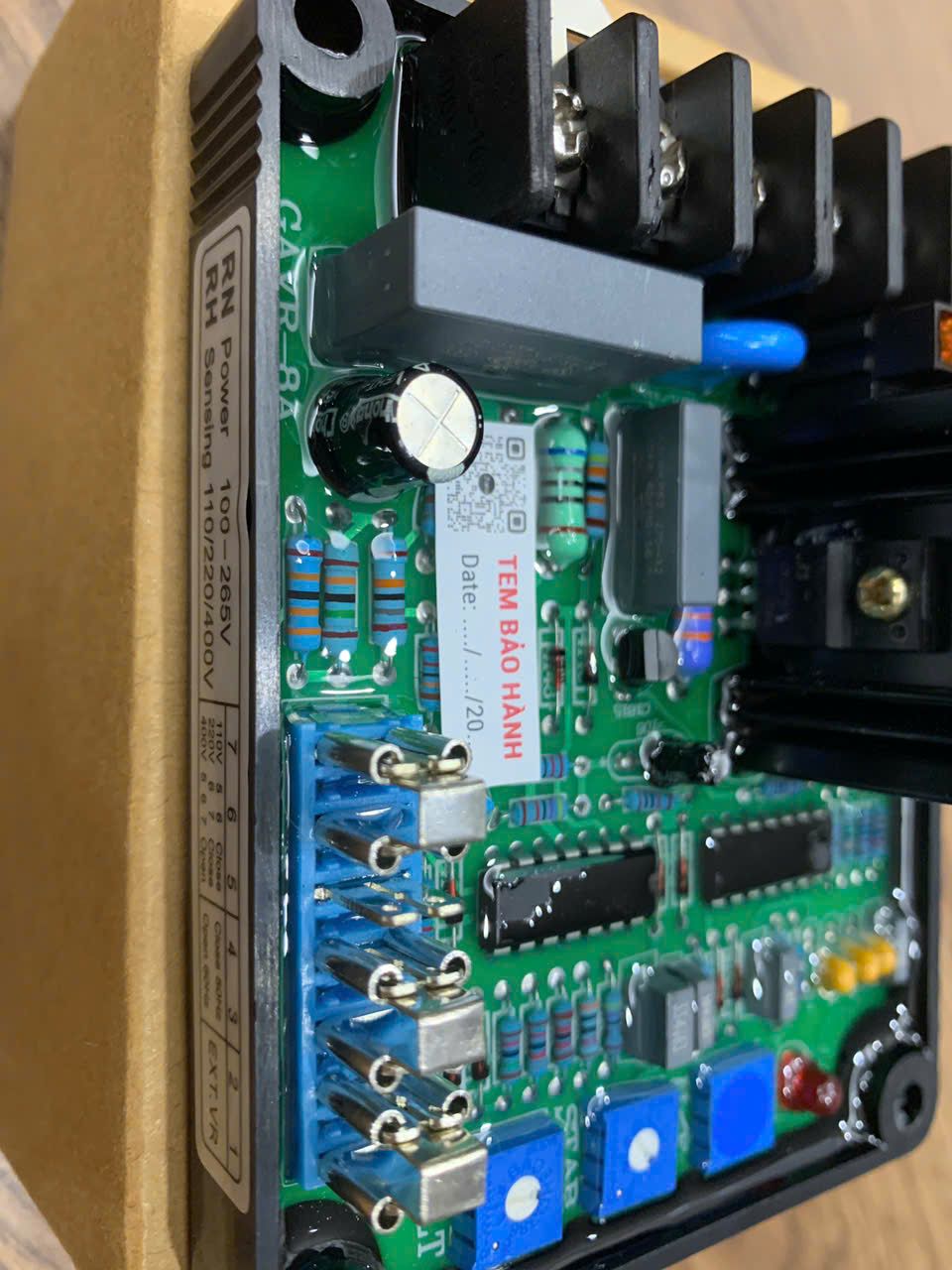

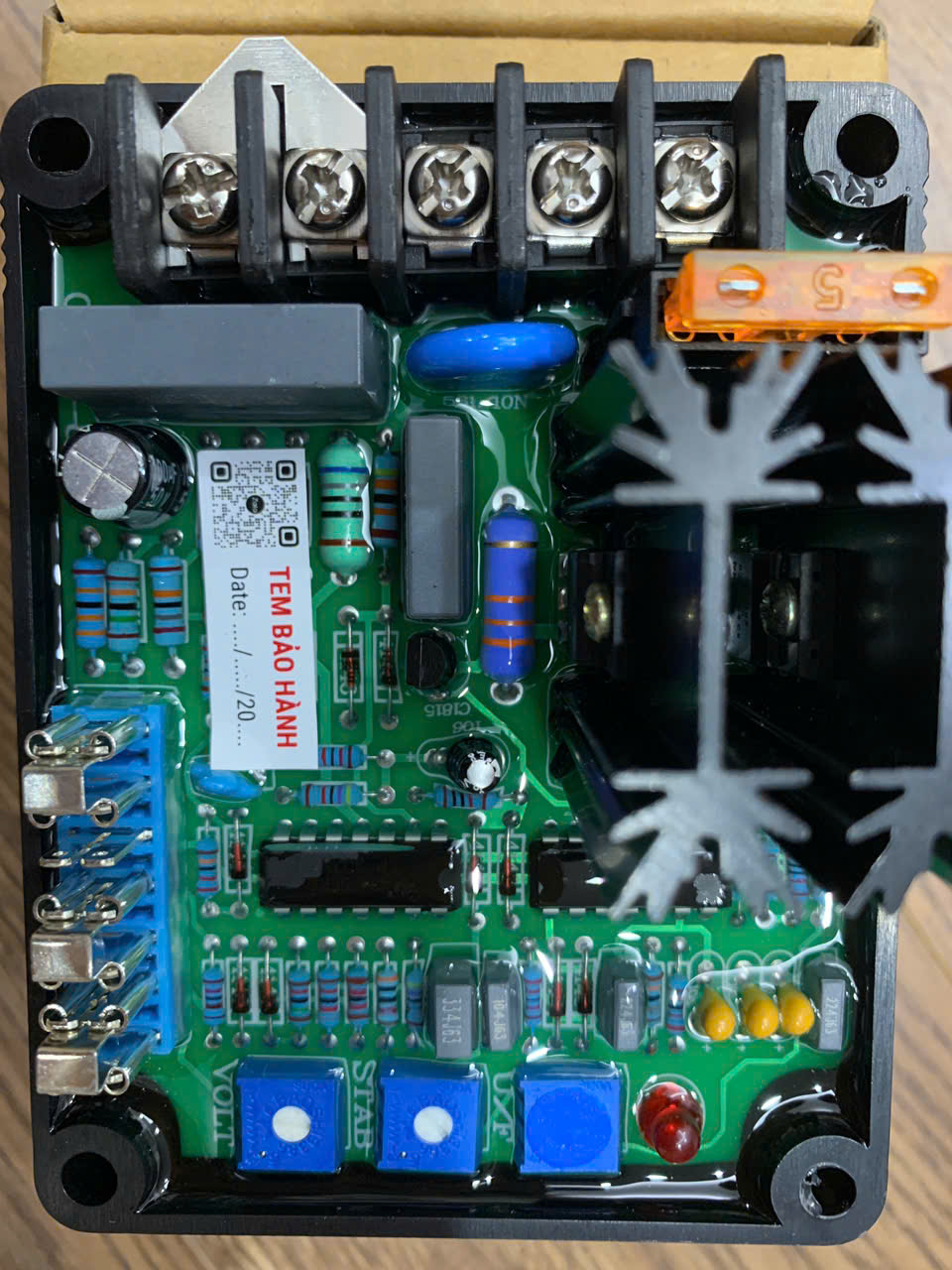

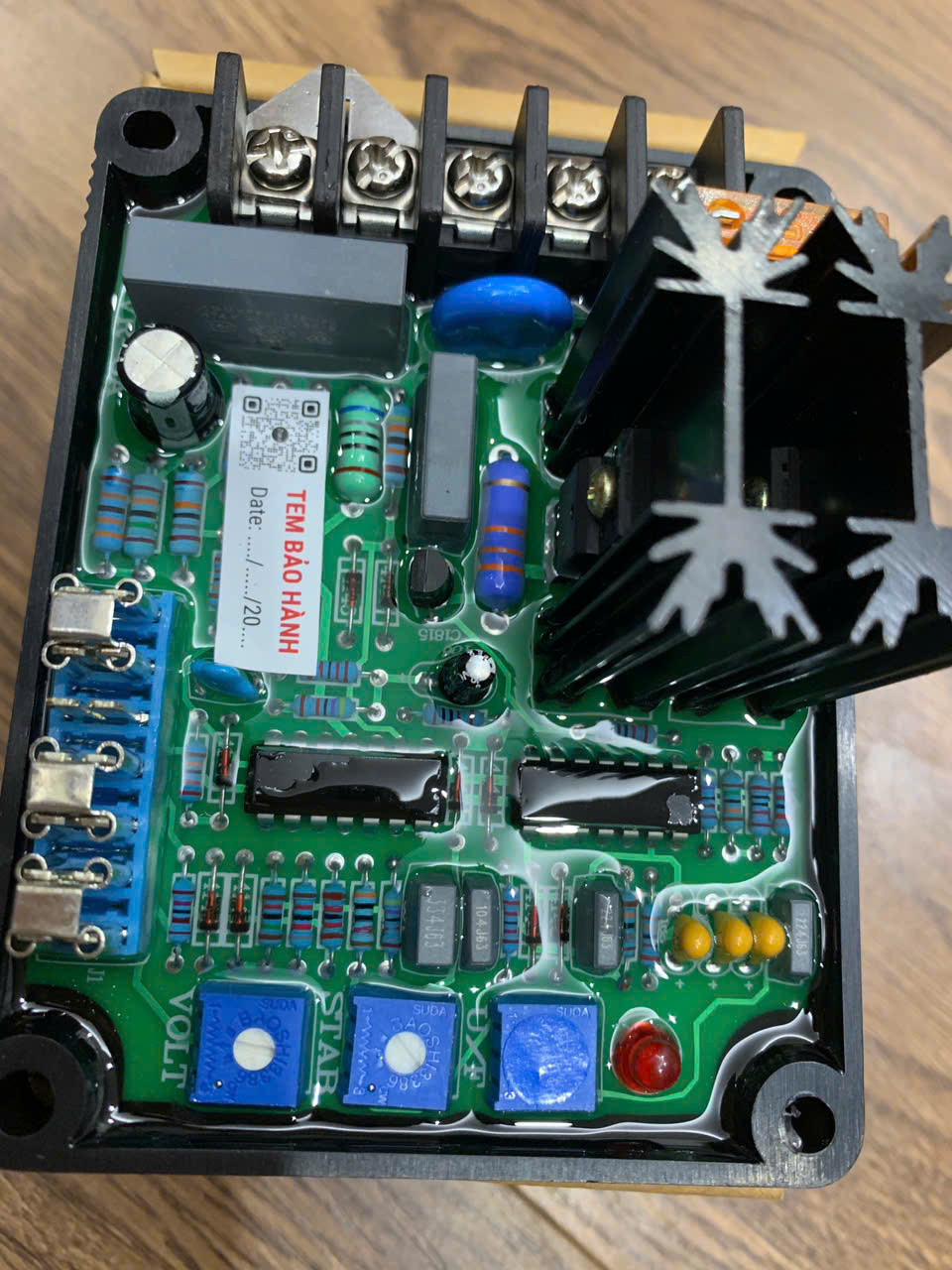

Mạch điều chỉnh điện áp AVR8A là mạch điều chỉnh điện áp tự động dạng mono 1/2 sóng, mạch này chủ yếu sử dụng cho máy có kích từ phát phụ (gọi là kích từ đuôi) có công suất từ 1kva - 200kva và có thể sử dụng cho cả máy kích từ trực tiếp từ 3kva - 8kva
Bộ GAVR-8A này được thiết kế để hoạt động trên nền từ dư ban đầu cung cấp cho phần động lực ≥ 2-5 VAC .
Khi cấp nguồn thì bộ GAVR-8A nhanh chóng cung cấp nguồn kích từ để điện áp máy phát đạt đến trị số định mức và ổn định ở trị số này dù đang không tải hay tải đến công suất định mức
CÁC TÍNH NĂNG CHÍNH:
1. Độ chính xác <± 1%
2. Thích hợp cho máy phát điện không chổi than 110/220/380VAC
3. Ramping điện áp khởi động mềm
4. Có thể lựa chọn chế độ chạy 50/60 Hz
5. Kích thước nhỏ, trọng lượng nhẹ, chống chịu thời tiết mạnh mẽ
6. Với bảo vệ tần số thấp và chức năng thiết lập điện áp chậm
7. Với mạch triệt tiêu EMI
8. Tích hợp cầu chì 5A công suất cao
THÔNG SỐ KỸ THUẬT:
|
Nguồn điều khiển (Sensing input) |
110/220/400 VAC 1 phase 2 wire |
|
Loại nguồn điều khiển (Sensing model) |
RMS (1 hoặc 2 phase) 50 Hz / 60 Hz |
|
Nguồn động lực (Power Input) |
100- 260VAC 1 phase 2 wire |
|
Điện áp kích từ (Output) |
Max 90 VDC với điện áp vào 240VAC |
|
Dòng điện kích từ (Current) |
Continuous 3A Intermittent 5A for 10 sec |
|
Điện trở cuộn kích từ (Hot field Resistance) |
15Ω - 100Ω |
|
Độ ổn định điện áp (Voltage regulation) |
< ± 0,5% (With 4% engine governing) |
|
Từ dư để mạch hoạt độngVolt build-up) |
Residual voltage at AVR terminal > 2VAC |
|
Kích thước (Dimensions) |
W:82mm, L:107mm, H:50mm |
|
Biến trở chỉnh Volt ngoài (Ext Volt Adj) |
10% with 1kΩ / 1watt trimmer |
|
Bảo vệ dưới tần số (Under Frequency Protection) |
Ngưỡng bảo vệ board dưới tần số (F/V) 45HZ nếu tần số máy phát : 50 HZ 55HZ nếu tần số máy phát : 60 HZ |
|
Nhiệt độ hoạt động (OperatingTemp) |
- 40°- 70°C |
